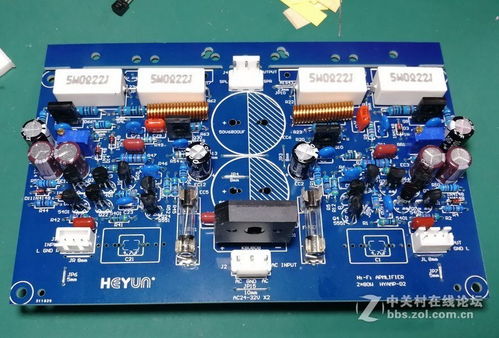

作為一名電子愛好者，我一直對音響設備充滿熱情。這次決定挑戰自己，親手制作一塊全分立元件的功放電路板，從設計、裝配到測試，完整經歷電子線路板的制作與調試過程。這不僅是一次技術實踐，更是對電子電路裝配制造的深入學習。

一、設計規劃與元件選型
在開始制作前，我首先明確了這塊功放板的技術指標：輸出功率50W，頻響范圍20Hz-20kHz，總諧波失真小于0.1%。基于這些要求，我選擇了經典的OCL對稱輸出電路結構，采用全分立元件設計，包括輸入差分放大級、電壓放大級和互補對稱輸出級。

關鍵元件的選型至關重要：

• 功率管選用2SC5200/2SA1943這對經典對管
• 小信號管采用低噪聲的2SC2240/2SA970
• 電阻全部選用金屬膜電阻，確保溫度穩定性
• 關鍵電容選用音頻專用電解電容和CBB電容

二、電路板設計與制作
使用Altium Designer軟件繪制電路圖，經過多次仿真優化后開始PCB布局。考慮到功放電路的大電流特性，我將電源線和輸出線設計得盡可能寬，達到2mm線寬。輸入信號路徑則盡量短直，遠離干擾源。

打樣采用FR-4雙面板，銅厚2盎司，確保足夠的電流承載能力。收到PCB后，我仔細檢查了每一條走線，確認沒有短路或斷路問題。

三、焊接裝配工藝
裝配過程按照信號流向從輸入級開始：

1. 先焊接電阻、二極管等小型元件
2. 然后安裝小功率晶體管
3. 最后焊接大功率管和輸出端子

焊接時特別注意：

• 使用含銀焊錫，確保良好的導電性
• 功率管與散熱器間涂抹優質導熱硅脂

1. 所有焊點飽滿光滑，避免虛焊
2. 關鍵信號路徑使用屏蔽線

四、調試與測試
裝配完成后，先不接負載，用調壓器緩慢升高供電電壓，觀察靜態電流。初始調試發現中點電位有偏移，通過調整差分對的平衡電阻解決了問題。

完整測試包括：

• 靜態工作點測量
• 頻率響應測試
• 失真度測量
• 最大輸出功率測試

測試結果令人滿意：實際輸出功率達到55W，頻響平坦，1kHz處失真度僅為0.08%。

五、質量控制與優化
在批量制作時，我建立了嚴格的質量控制流程：

1. 來料檢驗：所有元件上機前都經過測試
2. 過程檢驗：每完成一個裝配工序都進行檢查
3. 成品測試：每塊板子都經過完整的性能測試

針對散熱問題，我改進了散熱器安裝方式，確保功率管與散熱器緊密接觸。同時優化了電源退耦電路，進一步降低了背景噪聲。

六、商業化考慮
基于這次成功的DIY經驗，我開始考慮小批量生產和銷售。建立了標準化的生產流程，編寫了詳細的安裝手冊，并為客戶提供技術支持。通過線上平臺銷售，這塊功放板因為其優秀的音質和可靠的性能獲得了不錯的市場反響。

這次全分立元件功放板的制作經歷，不僅讓我深入理解了音頻放大電路的工作原理，更讓我體驗了從概念到產品的完整過程。每一塊精心制作的電路板，都承載著對音質的追求和對工藝的堅持。
